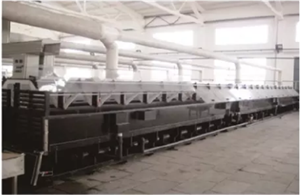

Formação, que significa conversão, é o processo no qual o prato verde curado é convertido em um prato cozido sob a ação da energia elétrica.

A placa curada é comumente conhecida como placa verde. O principal componente desta placa é o sulfato básico de chumbo e não há distinção positiva ou negativa substancial. Através do processo de conversão química, o sulfato de chumbo é convertido em dióxido de chumbo e chumbo, e o ácido sulfúrico é gerado ao mesmo tempo. Desta forma, a densidade do eletrólito aumenta, a pasta de chumbo é gradualmente convertida em substâncias ativas e a capacidade da bateria aumenta continuamente.

A grade também corrói ainda mais, aprimorando a interface condutora entre a grade e o material ativo. Durante o carregamento, ele afunda toda a corrente do PAM e a conduz para a camada de corrosão, enquanto durante a descarga ele afunda a corrente da camada de corrosão e a distribui por todo o volume do PAM.

As reações que ocorrem durante a formação são muito diferentes daquelas que ocorrem durante o carregamento.

• Em primeiro lugar, no estágio inicial do carregamento da bateria, é recomendável usar o carregamento de alta corrente. No entanto, no estágio inicial de formação, o carregamento de alta corrente não é recomendado. Devido à pequena área de superfície da grade, uma pequena corrente deve ser usada no início da formação.




• Em segundo lugar, no primeiro estágio de formação de placas negativas, o NAM forma uma estrutura de esqueleto de Pb, enquanto para placas positivas, α-PbO₂ o esqueleto é formado em torno da grade positiva e, em seguida, cresce no interior da placa até que todo o PbO e BS na pasta de chumbo curada reajam completamente até. Posteriormente, a reação de oxidação do PbSO₄ dentro da placa ocorre para gerar α-PbO₂, o que também promove o crescimento da estrutura. Durante o carregamento da bateria, as estruturas do esqueleto PAM e NAM foram formadas, e as estruturas de energia do PAM e NAM também começaram a ser geradas no esqueleto.

• Terceiro, no segundo estágio de formação da placa negativa, PbSO₄ é reduzido a cristal de Pb, e a forma cristalina de Pb é diferente da forma de fase de Pb formada no primeiro estágio de formação. Na placa positiva, o PbSO4 é oxidado a β-PbO₂. Durante a formação, essas reações ocorrem nas placas positivas e negativas em um meio ácido, e apenas essas reações são semelhantes às que ocorrem durante o carregamento da bateria.
