A bateria de chumbo-ácido é geralmente composta por 3 ou 6 células únicas em série, consistindo em placas, separadores, eletrólito, um invólucro, pólos e um bujão de enchimento de líquido (não disponível para baterias livres de manutenção).

1. Placa de eletrodo de bateria de chumbo-ácido
A placa do eletrodo é dividida em placa positiva e placa negativa, ambas compostas de estrutura de grade e substância ativa.
Função do quadro de grade.
A adição de escada tem efeitos colaterais, que aceleram a liberação de hidrogênio e o consumo de eletrólitos. Também é fácil de ser resolvido a partir da estrutura da grade da placa positiva, causando autodescarga da bateria e corrosão da estrutura da grade, encurtando a vida útil da bateria. Atualmente, a estrutura de grade de liga de brocado baixo (2% - 3,5% de conteúdo de escada) ou a estrutura de grade de liga de cálcio de chumbo são usadas principalmente em casa e no exterior.
A substância ativa na placa positiva é o dióxido de chumbo (Pb02), que é marrom escuro; A substância ativa na placa negativa é o chumbo puro semelhante a esponja (Pb), que é cinza verde. O material ativo é misturado em pasta para preencher a lacuna da estrutura da grade e seco para formar a placa do eletrodo.
Mergulhe uma placa positiva e uma negativa no eletrólito para obter uma força eletromotriz de cerca de 2V. Para aumentar a capacidade da bateria, várias placas positivas e negativas são frequentemente conectadas em paralelo para formar um grupo de placas positivas e negativas, conforme mostrado na figura (desenho). Em cada célula única, o número de placas positivas é um a menos que o de placas negativas, de modo que cada placa positiva está localizada entre as duas placas negativas, o que pode tornar a descarga em ambos os lados da placa positiva uniforme e evitar o arco da placa devido à descarga desigual.

2. Separador de bateria de chumbo-ácido
O separador é inserido entre as placas positiva e negativa para evitar curto-circuito causado pelo contato entre as placas positiva e negativa. O separador deve ser resistente aos ácidos e poroso para facilitar a penetração dos eletrólitos. Os materiais de partição comumente usados são madeira, borracha microporosa e plástico microporoso. Entre eles, a divisória de madeira tem baixa resistência a ácidos e foi eliminada. O separador de borracha microporosa tem o melhor desempenho, mas alto custo. O separador de plástico microporoso tem pequena abertura, alta porosidade e baixo custo, por isso é amplamente utilizado.

Durante a instalação, o lado com ranhura deve estar voltado para a placa positiva e perpendicular à parte inferior do invólucro. Ao mesmo tempo, a ranhura pode dragar o eletrólito para cima e para baixo, de modo que as bolhas possam subir ao longo da ranhura. O plástico microporoso pode ser transformado em um separador de saco, que pode ser revestido na placa positiva para evitar que as substâncias ativas caiam.

3. Eletrólito
Na reação química da bateria de chumbo-ácido, o eletrólito desempenha o papel de conduzir eletricidade entre os íons e participa da reação química da bateria. O eletrólito é feito de ácido sulfúrico puro (H: S0.) e água destilada em uma certa proporção, e sua densidade é geralmente 1,24 ~ 1,30g / cm '. A densidade do eletrólito é selecionada de acordo com a estação e a região. O nível do líquido deve ser 10-15 mm mais alto que o plano superior da placa do eletrodo (separador).

4. Invólucro de bateria de chumbo-ácido

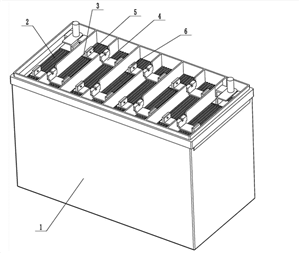

O invólucro é usado para segurar o eletrólito e o grupo de placas, e deve ser resistente a ácidos, resistente ao calor e resistente a choques. A concha é feita principalmente de borracha dura ou plástico de polipropileno, que é uma estrutura integral, e o fundo tem nervuras levantadas para colocar o grupo de placas. O invólucro é dividido em 3 ou 6 células desconectadas pela parede divisória, e cada célula é conectada em série com um elo de massa de chumbo (como mostrado na figura). A parte superior do invólucro é selada com uma tampa de bateria feita do mesmo material. A tampa da bateria é fornecida com um orifício de enchimento de líquido correspondente a cada célula única para adicionar eletrólito e água destilada e medir a densidade, temperatura e nível de líquido do eletrólito. O orifício de ventilação na tampa do orifício de enchimento de líquido pode descarregar suavemente o gás gerado na reação química da bateria.

Tira de conexão: a tira de conexão é usada para conectar os tanques de armazenamento de célula única em série, de modo a melhorar a tensão terminal da bateria de armazenamento intermediária

5. Pólo da bateria de chumbo-ácido
A placa horizontal do grupo de placas de dois pólos na cabeça e na cauda da bateria de chumbo comum é soldada com três tipos de terminais, a saber, tipo de controle lateral do terminal, tipo de cone e tipo I. Para facilitar a diferenciação, o terminal positivo é marcado com "+" ou "p", alguns terminais são pintados com tinta vermelha e o terminal negativo é marcado com "-" ou "N". Se a resolução não for clara, use um voltímetro para medir.
